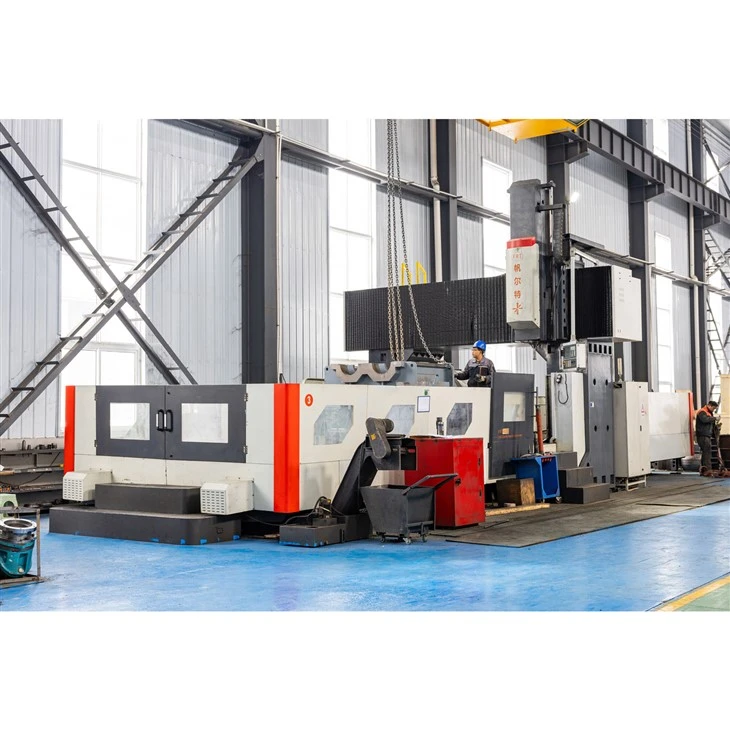

Kineski proizvođač CNC Gantry obradni centar po povoljnoj cijeni
Opis proizvoda
Portalni obradni centar za glodanje, poznat i kao portalni obradni centar ili portalni mlin, je vrsta alatne mašine koja se koristi za precizne operacije obrade. Odlikuje ga velika, čvrsta struktura okvira, obično napravljena od čelika ili livenog gvožđa, sa dizajnom portala koji podržava pokretne komponente mašine.
Glavne funkcije portalnog obradnog centra za glodanje uključuju glodanje, bušenje, urezivanje, konturiranje, izradu prototipa i proizvodnju, automatizaciju i integraciju
Sve u svemu, portalni glodali obradni centri su svestrane mašine koje pružaju visoku tačnost, fleksibilnost i efikasnost u operacijama obrade. Sposobni su za rukovanje velikim obradacima i složenim zadacima obrade, što ih čini neophodnim u modernim proizvodnim procesima.
Karakteristike:
1. Jedinstveni dizajn strukture trupa, stabilan svuda, stil performansi visoke krutosti.
2. Precizna izgradnja cijele mašine, odlična tačnost, pouzdane performanse, što je današnja auto industrija, novi izbor precizne obrade 3c industrije i avio industrije.
3. Odabir dvostepenog vretena zupčanika, kako bi ova mašina bila izvanrednija u teškom rezanju i preciznoj obradi,
4. Heavy load linearni vodič čini stabilnijim za veliku podršku, veću preciznost za obradu.
5. Dizajn krute grede sa velikim presjekom, potvrditi snagu alatne mašine, dobio je nacionalni patent ZL2014.2.0662971.8)
primjena:
Primena u vazduhoplovstvu, brodogradnji, proizvodnji električne energije, vojnim projektima, teškim mašinama, lokomotivama, alatnim mašinama, proizvodnji kalupa i drugim industrijama.
CNC portalni obradni centar 4022tehnički podaci
| Tehnička specifikacija | FRT{0}} | |
| Putovanje | ||
| Putovanje radnog stola (X/Y/Z) | mm | 4000/2200/1000 |
| Udaljenost od površine vretena do radnog stola | mm | 0-1400 |
| Rail way | Dvije linearne vodilice, jedna kaljena šina | |
| Radni sto | ||
| Veličina stola | mm | 4000x1800 |
| Maksimalna nosivost radnog stola | T | 12 |
| Vreteno | ||
| Konus vretena (prečnik rukava modela) | mm | BT50/190 |
| Snaga motora vretena | kw | 26 |
|
Brzina vretena |
rpm | 6000 |
| Preciznost | ||
| Preciznost položaja | mm | 0.02/1000 |
| Ponovljena preciznost položaja | mm | ±0.01 |
| Veličina | ||
| Neto težina | T | 40 |
šta može uticati na tačnost obradnog centra za glodanje portala
Na tačnost obradnog centra za glodanje portala mogu uticati različite komponente i faktori.Evo nekih kritičnih dijelova i aspekata stroja koji mogu značajno utjecati na njegovu preciznost:
Linearne vodilice i ležajevi:Ove komponente usmjeravaju kretanje osovina stroja. Svako trošenje, neusklađenost ili nedostatak odgovarajućeg podmazivanja u linearnim vodilicama i ležajevima mogu uzrokovati zračnost ili zazor, što dovodi do nepreciznosti u kretanju stroja.
Kuglični vijci:Kuglični vijci se koriste za pretvaranje rotacionog kretanja u linearno kretanje u CNC portalnim glodalicama. Ako su kuglični vijci prekomjerno istrošeni ili nisu pravilno podešeni, to može dovesti do grešaka u pozicioniranju.
vreteno:Vreteno je odgovorno za rotaciju alata za rezanje. Dobro održavano i precizno izbalansirano vreteno ključno je za precizno sečenje i mašinsku obradu. Bilo kakvi problemi s vretenom, kao što su izvlačenje ili neusklađenost, mogu negativno utjecati na točnost.
Držači alata:Odgovarajući držači alata su neophodni za sigurno držanje reznih alata na mjestu. Svako izvlačenje ili nepreciznost u držačima alata može uticati na poravnanje alata i dovesti do nepreciznosti u obrađenom radnom komadu.
Okvir i struktura mašine:Ukupna krutost i stabilnost okvira i strukture mašine igraju značajnu ulogu u održavanju tačnosti tokom operacija rezanja. Krut i stabilan okvir pomaže da se minimiziraju vibracije i progibi koji mogu negativno utjecati na preciznost obrade.
Pogonski sistemi:Pogonski sistemi koji pokreću osovine mašine, kao što su servo motori i pogonska pojačala, moraju biti dobro kalibrirani i održavani kako bi se osigurali precizni i glatki pokreti.
CNC kontrolni sistem:CNC upravljački sistem tumači program obrade i izdaje komande komponentama mašine. Robustan i precizan sistem upravljanja je ključan za izvođenje preciznih pokreta i održavanje tačnosti.
Uslovi okoline:Varijacije temperature i vlažnosti mogu uzrokovati toplinsko širenje i kontrakciju komponenti mašine, što utiče na stabilnost dimenzija. Održavanje konzistentnih uslova okoline u oblasti obrade je od suštinskog značaja za tačnost.
Uređaji za držanje:Pričvršćivači i stezaljke koje se koriste za pričvršćivanje radnog komada na mjestu moraju biti pravilno dizajnirane i zategnute kako bi se izbjeglo pomicanje tokom obrade. Loše držanje može rezultirati pomicanjem dijelova i nepreciznim rezovima.
Parametri alata i rezanja:Odabir odgovarajućih reznih alata, premaza alata i parametara rezanja (kao što su pomaci i brzine) utječu na kvalitetu obrađene površine i ukupnu točnost radnog komada.
Radni komad se može obraditi
Velike komponente:Portalni glodali obradni centri su posebno pogodni za obradu velikih komponenti koje zahtevaju visoku preciznost i tačnost. Ovo uključuje vazduhoplovne komponente kao što su krila, delovi trupa i nosači motora, kao i automobilske delove kao što su okviri, komponente šasije i kalupi za panele karoserije.
Strukturni dijelovi:Portalni obradni centri mogu da obrađuju strukturne delove koji se koriste u industrijama kao što su građevinarstvo, brodogradnja i proizvodnja teških mašina. Primjeri uključuju grede, stupove, rešetke i druge strukturne elemente koji zahtijevaju preciznu mašinsku obradu za montažu.
Komponente kalupa i kalupa:Portalni glodali obradni centri se obično koriste u industriji izrade kalupa i kalupa. Oni mogu precizno da obrađuju komponente za kalupe i kalupe, uključujući blokove jezgra i šupljine, umetke i klinove za izbacivanje. Visoka preciznost i krutost portalnih mašina osiguravaju da rezultujući kalupi imaju čvrste tolerancije i odličnu završnu obradu površine.
Veliki prototipovi:Portalni glodali obradni centri se često koriste u proizvodnji velikih prototipova i modela. Bilo da se radi o dizajnu automobila, industrijskim mašinama ili arhitektonskim projektima, portalne mašine mogu da obrađuju složene oblike i konture kako bi oživele prototipove.
Komponente teške mašine:Portalni obradni centri su sposobni za obradu komponenti teških mašina kao što su kućišta turbina, veliki zupčanici, vratila i okviri. Robusni dizajn portalnih mašina im omogućava da se nose sa težinom i silama koje su uključene u mašinsku obradu ovih delova za teške uslove rada.
Alati i držači:Portalni obradni centri za glodanje mogu se koristiti za proizvodnju alatnih učvršćenja i uboda koji se koriste u proizvodnim procesima. Ovi uređaji osiguravaju precizno pozicioniranje i poravnavanje radnih komada tokom proizvodnje, poboljšavajući efikasnost i konzistentnost.
