Križno konusni valjkasti ležajevi JXR637050 / JXR 652050 / JXR 699050
Uvod
Poprečni konični valjkasti ležaj sadrži dva skupa trkača i valjke spojene pod visokim uglom, s naizmjeničnim valjcima okrenutim u suprotnim smjerovima. Visina presjeka slična je jednorednom ležaju za uštedu prostora i uštedu materijala kućišta ležaja. A strmi kut, sužena geometrija rezultira potpunim efektnim ležajem mnogo većim od širine samog ležaja.
Može izdržati velike momente prevrtanja, a optimalan je za alatne strojeve, uključujući vertikalno provrtanje, brusilice, precizni kružni razdjelni stol, kupolu za kuglanje zupčanika i industrijske robote.
Značajke
1. Precizni prekriženi konični ležajevi namijenjeni su visoko preciznim uređenjima s kombiniranim aksijalno-radijalnim opterećenjima. Dizajn ležaja sastoji se od vanjskog prstena, podijeljenog unutrašnjeg prstena i konusnih valjka u prekriženom položaju. valjci su razdvojeni plastičnim odstojnicima. Koncept ležaja sa konusnim valjcima u x položaju smještenim u okretajima prema tračnicama omogućava smeštaj aksijalnih opterećenja u oba smera, radijalna opterećenja kao i momenti nagiba.
2. Uprkos suptilnom presjeku, ležajeve karakteriše znatna krutost. kao rezultat, jedan ležaj može zamijeniti par ležajeva u uobičajenom rasporedu. Konusni oblik valjka može učinkovito ukloniti razlike u obodnoj brzini pri kotrljanju i spriječiti klizanje kontaktnih površina uz daljnju korist od manjeg trošenja staza i valjaka. Konačno se postiže duži radni vijek ležaja. Podmazivanje ležajeva omogućeno je kroz prorez između unutarnjih prstenova.
3. Dizajn ležajeva pretpostavlja fiksnu ugradnju unutarnjih prstenova i rotirajućih vanjskih prstenova. Ležajevi se isporučuju nerazvrstani nakon završne montaže, a kompletni ležaj prilagođen prednaprezanju osigurava besprijekoran rad i visoku tačnost rada. prstenovi se izrađuju od visokokvalitetnih čelika termički obrađenih kako bi se postigla željena tvrdoća. rupe u vanjskom prstenu olakšavaju rukovanje, ugradnju i ugradnju ležaja u stroj
Karakteristike dizajna
Linijski kontakt trkača i valjka može ponuditi visoku rotaciju, visoku stabilnost i visoku krutost.
Dizajn podešavanja pro-opterećenja produžava vijek trajanja ležaja, povećava krutost i dostiže najmanju izdržljivost
Najlonski odstojnici imaju malu inerciju i mali obrtni moment.
Visoka tačnost rotacije i visoka krutost, te ušteda troškova materijala.
Nagnuta geometrija strmog kuta rezultira u ukupnom efektivnom širenju ležaja mnogo većem od širine samog ležaja.

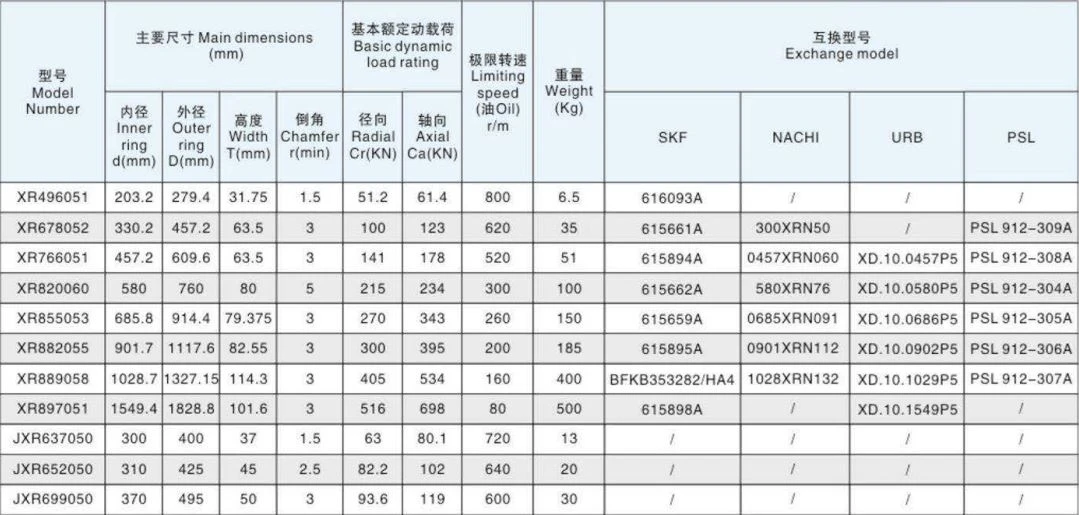

Glavni parametri
Primjena:
Precizna rotacijska tablica za indeksiranje alatnih strojeva
Strojevi za vertikalno i horizontalno bušenje
Vertikalna brusilica
Rotirajuća površinska brusilica
Velika mašina za kuvanje mjenjača
Puške i radarski gramofoni
Veliki radio i optički teleskop
Zakrenite kameru
Stadij mikroskopa
Središnja točka
Rotirajuća okretna vozila
Držač za zavarivanje
Velika plutača za tanker za naftu
Rotacijsko montažno učvršćenje
Industrijski robot
Precizni rotacijski stol
medicinski instrumenti
mjerni alati
IC oprema za proizvodnju
Yujie uglavnom proizvode ležajeve i nestandardne dijelove strojeva prema zahtjevima kupaca. Ako imate bilo kakvih interesa, slobodno nam se obratite
